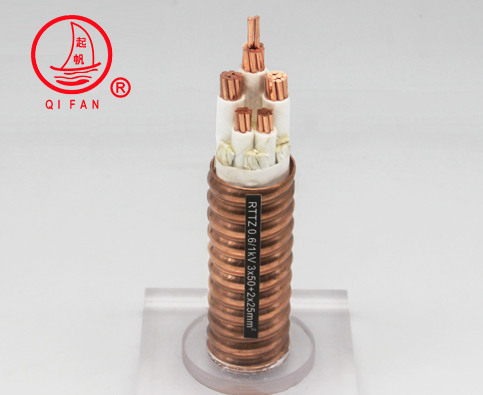

RTTZ、RTTYZ云母帶絕緣波紋銅護套防火電纜詳細介紹：

1、電纜型號

RTTYZ-0.6/lkV、RTTZ-0.6/lkV

2、執行標準

產品標準：GB/T34926-2017額定電壓0.6/1kV 及以下云母帶絕緣波紋銅護套電纜及終端

耐火實驗標準：BS6387:2013《在火焰條件下電纜保持線路完整性的性能要求》和BS8491:2008 《用于煙和熱控制系統及特定的其它仍在繼續的火災安全系統部件的大直徑電力電纜著火完整性的評估方法》

3、適用范圍

RTTZ、RTTYZ防火電纜適用于交流50Hz, 額定電壓不超過0.6/1kV 的線路中，場合多用于高層建筑、地鐵、車站、機場、電站和商場等相對封閉或人員集中的重要建筑和設 施內。

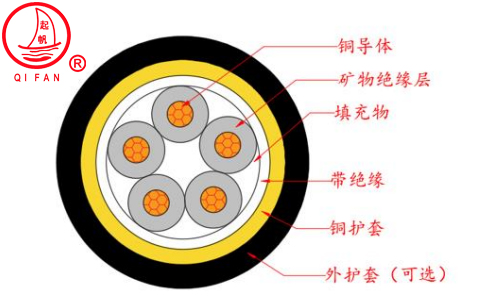

4、電纜結構

銅導體

第1種或第2種銅導體

礦物絕緣層

RTTZ、RTTYZ防火電纜采用耐高溫，不燃燒的無機礦物絕緣材質(云母帶/陶瓷化硅橡膠帶),采用繞包形式

填充物(根據電纜規格選用)

玻璃纖維繩

金屬護套

普通退火銅或銅合金，經特殊加工具有良好的彎曲特性，并作為PE線

外護套 (RTTZ、RTTYZ具有此結構)

采用低煙無鹵的塑性材質，有良好的阻燃及保護作用

4、規格范圍

1芯：10~630mm2

2芯：4~150mm2

3芯：4~150mm2

4芯：4~150mm2

5芯：4~150mm2

3+1芯：4~150mm2

3+2芯：4~150mm2

4+1芯：4~150mm2

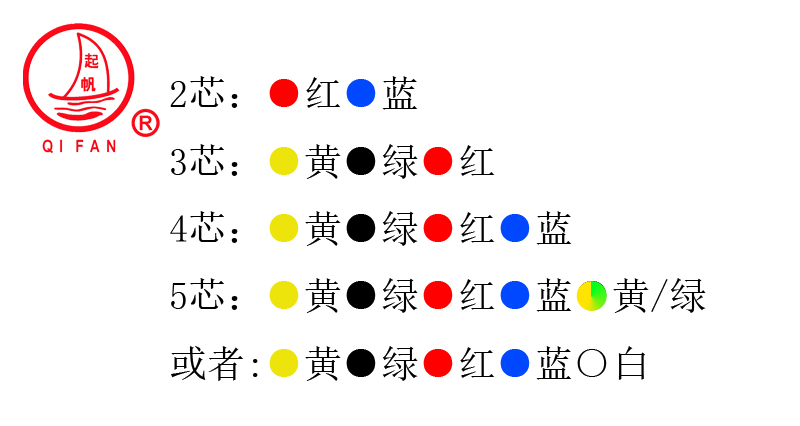

5、線芯識別

護套顏色

橙色(亦可根據客戶要求)

技術參數

額定電壓(Uo/U)

0.6/1kV

最高系統電壓（Um）

1.2kV

溫度等級

導體最高運行溫度：+90℃

使用環境溫度：-20℃~+45℃

電纜敷設溫度：不低于0℃(環境溫度低于0℃時，應對電纜進行預熱)

電纜安裝時的最小彎曲半徑

D≤12 ：6D

12≤D≤20:10D

20≤D≤40:15D

D>40     :20D

注：D 為 電 纜 外 徑

敷設方式

穿管敷設、隧道敷設、支持式架空敷設、懸掛式架空敷設等。

6、特性說明

防火性能優異

①950°C火焰下持續通電180min不擊穿（C)

②650°C火焰下15min后承受15min的水噴淋不擊穿(W)

③950°C火焰下承受15min的敲擊振動而不擊穿（Z)

無中間接頭

RTTZ、RTTYZ防火電纜可根據用戶的要求定長生產，無需中間接頭，減少接頭的成本,提高電纜的穩定性。

柔韌性

RTTZ、RTTYZ防火電纜采用絞合導體，護套采用非金屬材料，使電纜更加柔韌而且重量輕。

覆蓋范圍廣

RTTZ、RTTYZ防火電纜長度可根據用戶需要，整根無接頭整盤交貨，幾乎可以涵蓋電力電纜和控制電纜等各種 規格電纜的型號。

安裝方便

由于RTTZ、RTTYZ防火電纜與傳統電纜生產技術相結合，使電纜的安裝敷設更加方便，避免了礦物絕緣電纜 (BTTZ )經常遇到的接線終端問題。

線損小，載流量高

相對于相同截面的電纜而言，RTTZ、RTTYZ防火電纜要比其它類型的電纜傳輸電流較高，可以承受相當?shù)倪^載。 若額定電流相同，則線損比其它電纜小。

節能環保

RTTZ、RTTYZ防火電纜工作溫度低于其它類型電纜，因此在工作中線損低，減少能源浪費,而電纜材料為無機型，可以達到環保的要求。

防輻射、安全性高

RTTZ、RTTYZ防火電纜中應用的無機材料，耐輻射。可保證電纜具有長期穩定性,壽命長，耐久性等特點。

防爆性能

電纜中高度壓實的絕緣材料及無中間接頭可以阻止蒸汽、氣體和火焰進入與電纜連接的電氣設備，因而適用于有爆炸危險的地方和各種防爆設備、器材的連接。

超阻燃性

RTTZ、RTTYZ防火電纜具有超阻燃性，一般阻燃電纜結構設計中的最大差異是具有無機金屬水合物如氫氧化鋁、氫氧化鎂代替?zhèn)鹘y(tǒng)的聚丙烯繩或玻璃纖維，金屬水合物在火焰下轉化成金屬氧化物和水，不但降低了被燃燒電纜的溫度而且其殘存物致密的包裹在絕緣線芯外，使其無法參加熱氧反應，故即使敷設中此類電纜的容量超過 28L/m將瞬間自熄（其炭化標準有2.5m縮減至1.0m以下）。

如有需要詳細了解RTTZ、RTTYZ防火電纜，請聯系起帆電纜！
